クイックスタート

5 つの手順で最初のファイルを変換します。このチュートリアルでは GDSII から DXF への変換を例にしますが、同じワークフローは任意の形式ペアに適用できます。

手順 1 — インポート形式とエクスポート形式を選択する

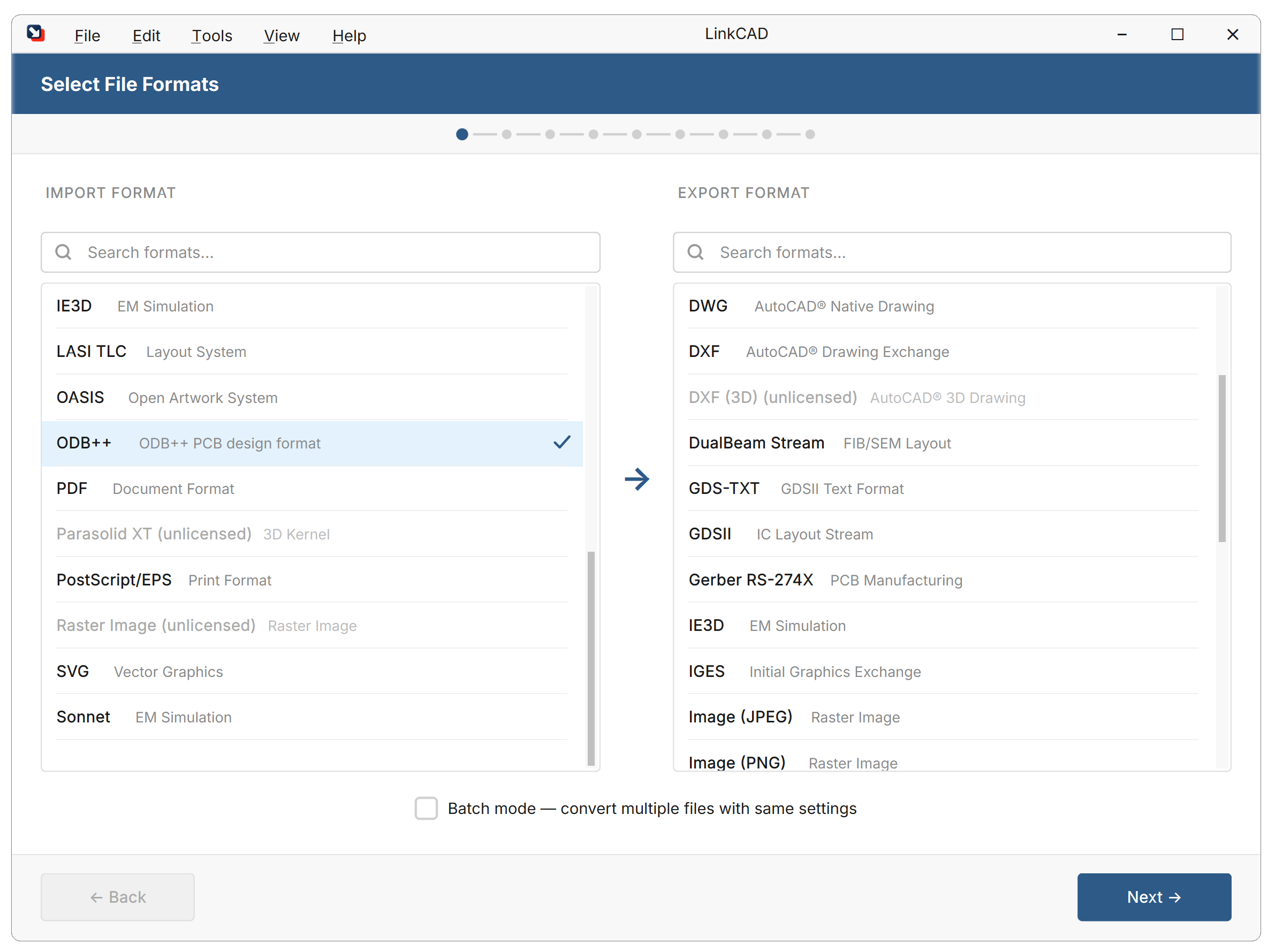

変換ウィザードにインポート形式とエクスポート形式のパネルが表示されている

LinkCAD を起動します。変換ウィザードが自動的に開きます。

  1. インポート パネルで、入力形式(例:GDSII)を選択します。
  2. エクスポート パネルで、出力形式(例:DXF)を選択します。

2 つの形式ドロップダウンは同じ画面にあります。先に選択してから進んでください。次へ をクリックして続行します。

手順 2 — インポートオプションを設定する

インポートオプションダイアログには、選択した入力形式固有の設定が表示されます。

ほとんどの変換では既定値で問題ありません。次へ をクリックして続行します。

手順 3 — エクスポートオプションを設定する

選択した出力形式のオプションを設定します。次へ をクリックして続行します。

手順 4 — 入力ファイルを選択して変換する

入力ファイル(例:design.gds)を選択します。

LinkCAD はファイルをインポートし、インポートログ を表示します。警告を確認してからビューアーへ進みます。

手順 5 — 確認、修復、エクスポート

ファイル構造ダイアログには、セル階層とレイヤー構造が表示されます。この段階でジオメトリを確認し、ツール メニューから任意のツールを適用できます。ビューアーに切り替えると、インポートされたジオメトリを表示できます。

ここでは次の操作ができます。

  • ファイル構造 パネルを使って構造を確認する
  • ツール メニューから任意のツール(ポリゴンのマージ、開いたポリラインの修復など)を適用する
  • エクスポート先を選択し、エクスポート をクリックする

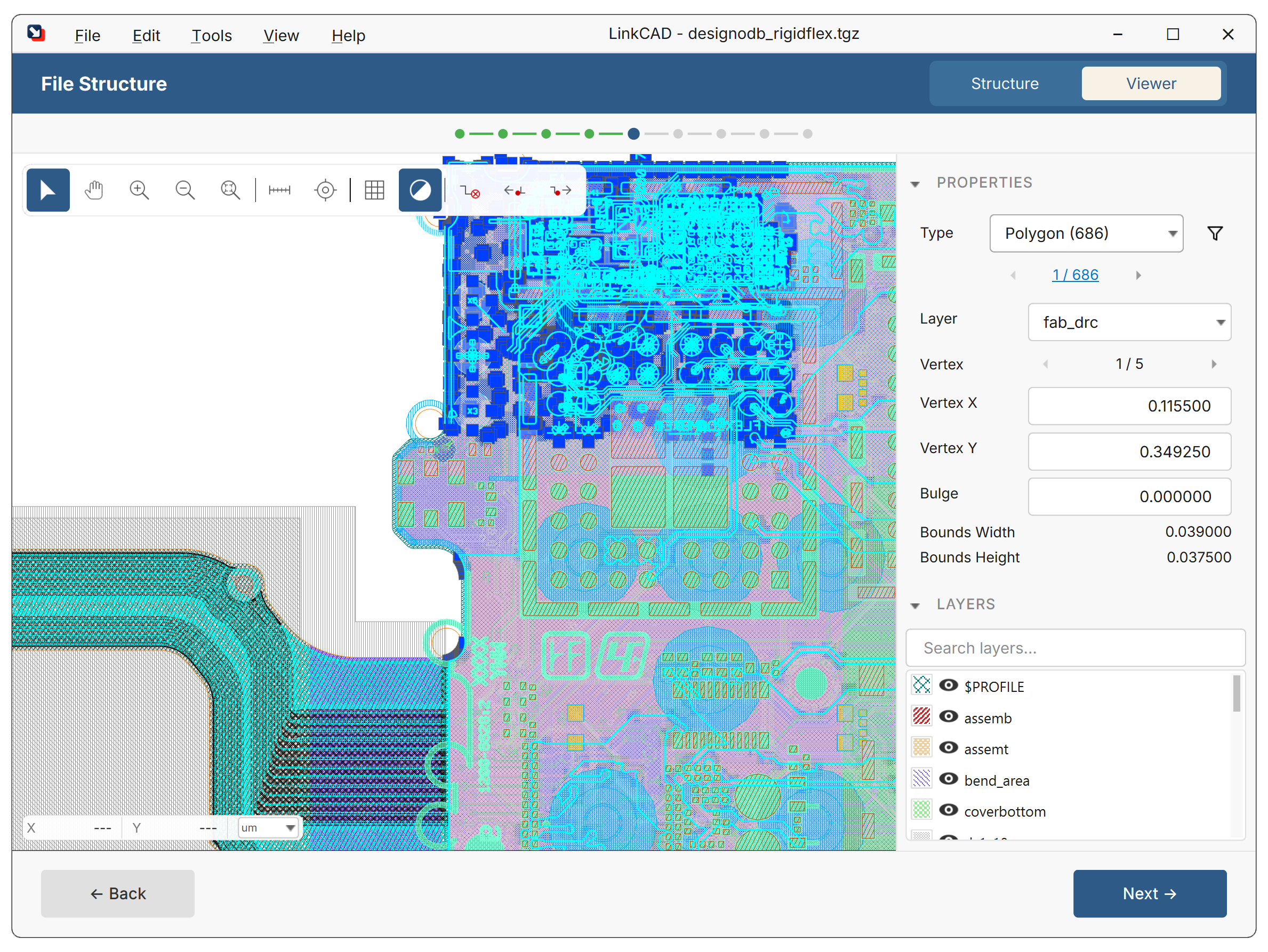

LinkCAD ビューアーにレイヤーパネル付きの変換済みジオメトリが表示されている

次へ をクリックして、エクスポート先の選択へ進みます。

手順 6 — エクスポート先を選択してエクスポートする

出力ファイルパスを選択します。エクスポート後、エクスポートログ に問題がないか確認します。
